一 產品用途：
DXH06-FBZS/4W15-T1 產品主要用于通信、鐵路、計算機網絡、電力、氣象、交通、住宅等領域的電子、電源設備的防雷以及操作過電壓的保護作用。

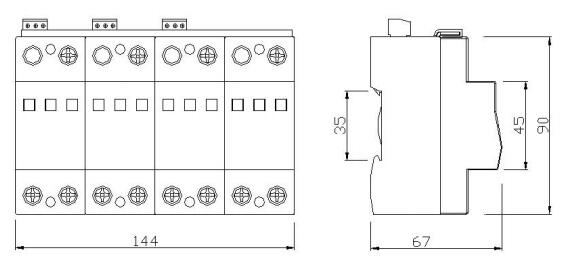

二 外形尺寸：
產品采用 35mm 標準導軌安裝，單模尺寸為：90×67×144（mm），未標注公差：±1mm。如下列圖所示（單位：mm）：

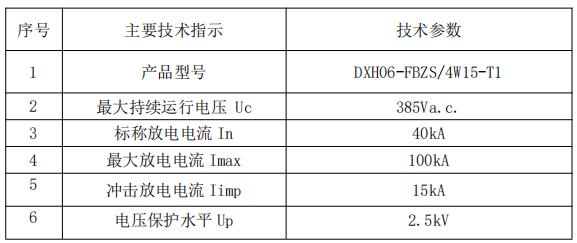

三 技術參數：
四 安裝方法：
1 模塊結構防雷器接線圖如安裝接線圖所示：
2 電源連接導線用不小于 10mm2的多股銅線，接地線用不小于 16mm2的多股
銅線。連接線應盡量的短、直、粗。
3 模塊結構防雷器前端應串聯合適的熔斷器或空開。
五 安裝注意事項：
1 安裝時必須斷開電源，嚴禁帶電操作，連接導線必須符合要求。
2 安裝完畢后將模塊插入到位，檢查工作是否正常。
3 當模塊故障顯示窗口指示紅色時，表示防雷器發生故障，應及時更換。防雷
器無須特別維護，只需定期檢查其連接是否有松動，狀態指示是否正常。

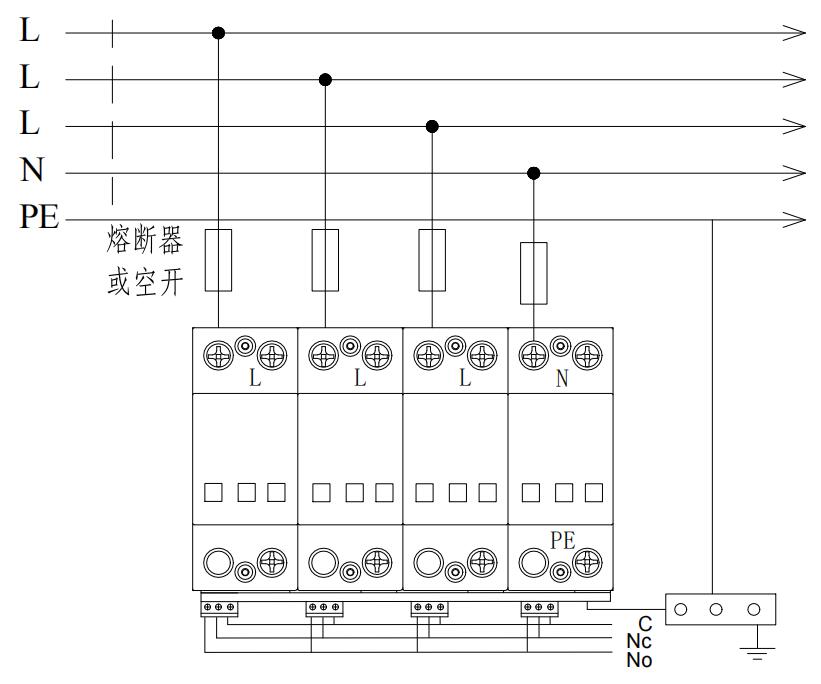

六 安裝接線圖：
