1、應用范圍

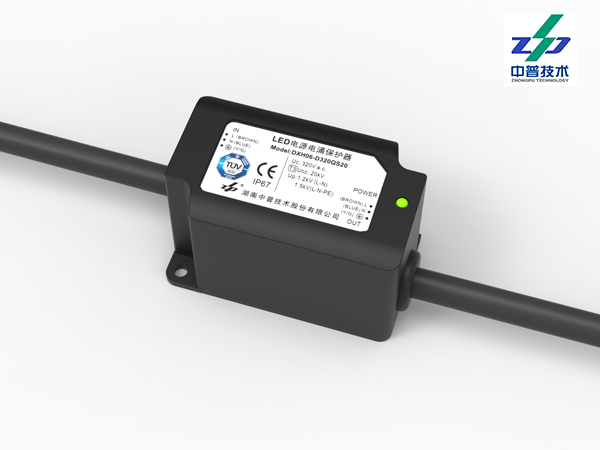

DXH06-D320QS型電涌保護器是專用于LED照明系統的單相交流電源，一般安裝在電路板上或電源箱內。LED電涌保護器使用GDT放電管和壓敏電阻組合保護技術，可靠保護LED照明系統不受雷擊電涌和過電壓的破壞。

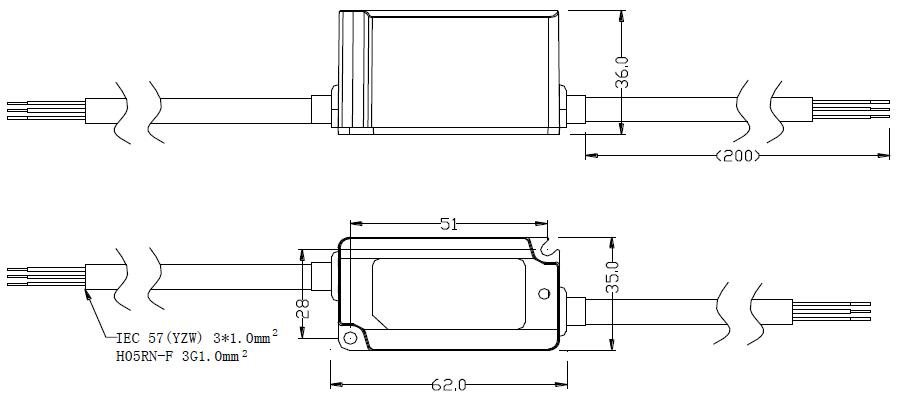

2、外形結構圖（此圖只作示意，以提供安裝尺寸為主）
3、技術參數
|
序號
|
技術指標
|
設備型號
|
|
DXH06-D320QS20
|
|
1
|
額定電壓Un
|
275Va.c.
|
|
2
|
最大持續電壓Uc
|
320Va.c.
|
|
3
|
標稱放電電流T2/T3 In
|
10kA/20kV
|
|
4
|
最大放電電流Imax
|
20kA
|
|
5
|
最大工作電流IL
|
10A
|
|
6
|
限制電壓Up（In）
|
1.2kV(L-N)、1.5kV(L/N-PE)
|
|
7
|
外殼阻燃等級
|
UL94 V-0
|
|
8
|
安裝方式
|
串聯
|
|
9
|
引線長度
|
3×1.0（長度輸入300mm、輸出200mm）
|
|
10
|
防護等級
|
IP67（膠封）
|
|
12
|
接線定義
|
紅（棕）-L；藍（綠）-N；黃綠-PE
|
|
13
|
失效指示
|
指示亮正常、指示滅失效
|
|
14
|
尺寸
|
36×35×62（mm）
|
